HydroTrac发电机局部放电监测仪
概述
     HydroTrac是IRIS公司专门为水轮发电机定子绕组提供连续在线局放测量的经济型仪器。它能准确地区分来自发电机和电动机内部的局部放电信号,和来自系统的噪声信号。
    IRIS 具有多年开发在线局部放电测量系统的经验,HydroTrac系统具有独特的设计,可以克服在大部分发电厂中都存在的典型的电干扰。这确保了测量结果的准确性,并避免出现错误指示。电厂的专业维护人员在接受IRIS提供的2天的训练课程之后,就能自如地解读测量数据了。



网络结构

    系统可以允许用户在就地或远程来控制仪器工作的工作方式,同时提供主要趋势参数分析功能和远程警报功能。与HydroTrac系统配套使用的传感器采用EMC电容耦合器,它可长期安装在发电机上,不需要拆除。

技术指标

1、 脉冲分析
  动态范围:±-20mV ~±8,500mV
  最小窗口电压宽度:20mV
  最大窗口数通常为:32 个
  双极性
  可开100 个3.6 度的相窗口

2、 噪音消除
  对脉冲到达时间进行数字式比较
  分辨率:6ns

3、 信号输入
  双 BNC 接口,80pF耦合器
  50 欧输入阻抗
  交流耦合

4、 电源
  50Hz 或60Hz,120/240V

5、 运行环境
  温度 0 oC ~ 50 oC
  相对湿度 15% ~ 90%

关键技术--定时噪声分离技术

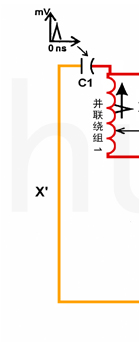

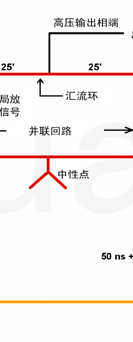

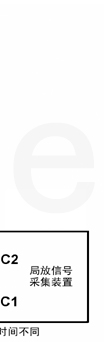

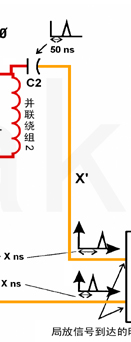

    IRIS独创的定时噪声分离技术能准确地将局放信号和噪声信号区分开来。为实现局放信号和噪声信号的自动分离,发电机每相至少需要安装2个耦合器,建议1个并联绕组支路安装1个耦合器。这些耦合器通常以"差分"配置模式安装的。以每相有两个并联绕组的水轮发电机为例:两个耦合器的一端分别安装在每相端部。连接两个耦合器另一端的同轴电缆的长度经过适当配置,使得来自发电机外部的噪声脉冲信号到达局放仪的两个输入端的时间恰好相等,而来自绕组的局放脉冲信号到达局放仪的两个输入端的时间不等。这样,通过判断来自两个耦合器的脉冲信号到达局放仪的时间是否相等,局放仪就能够自动地分辨出来自发电机外部的噪声信号和来自定子绕组的局放信号,这就是“定时噪声分离技术”。


软件功能
    系统软件能够记录每个耦合器所检测到的局放脉冲的幅值、相位和数量,并将它们图形化显示。通常用户经过一个短期的培训后就可以根据在线局放监测结果,独立地进行定子绕组绝缘状况的评估。IRIS公司也可以应用其独一无二的局放数据库来协助用户进行局放分析结果的解释。十几年以来这个局放数据库收集了超过八万多条不同类型的发电机和电动机的局放测试结果。

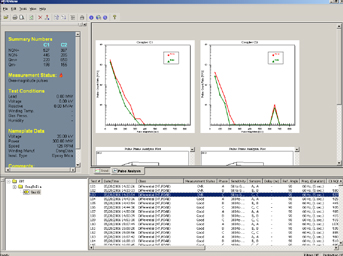

二维局放图

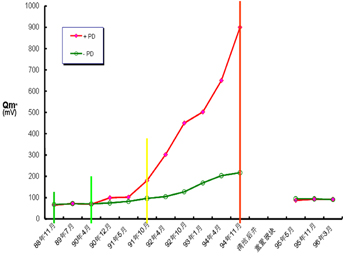

局放趋势图

信号分析
当无极性优势时(+PD ~ –PD),局部放电多半发生在绝缘内部的空隙中,产生的根源有:热退化问题 或 浸渍不良问题。

当正极性优势时(+PD >–PD),局部放电多半发生在绕组绝缘的表面,产生的根源有:绕组松动问题、电压应力涂层恶化问题(半导体涂层或分级涂层恶化)。

当负极性优势时(+PD < –PD),局部放电多半发生在绕组铜导体的表面,产生的根源有:周期性变负荷问题、过热问题(由于过热而导致的绕组铜导体表面与绝缘之间的空隙)。
