| SSC定子槽传感器 |
| 概述 |

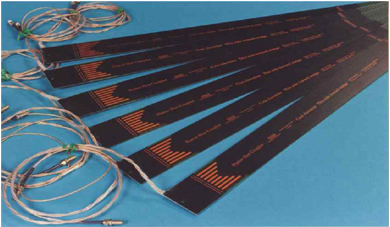

| 定子槽传感器简称SSC，它永久性地被镶嵌在定子绕组中，用来检测真正的局放脉冲波形及其传播方向。它需要在机组大修期间，或者在发电机的生产过程中安装。定子槽传感器技术使得局放仪能够辨认局放信号的来源并区分局放信号和噪声信号，从而避免了错误诊断的风险。通常，定子槽传感器安装在靠近发电机输出端所在的绕组线槽中，其具体安装的位置或者在该绕组的嵌条下面，或者安装在该绕组上下棒条之间。通常每相中的每个并联绕组安装一个SSC，一般一台机组需要安装6个传感器。 |
| |
 |
| |

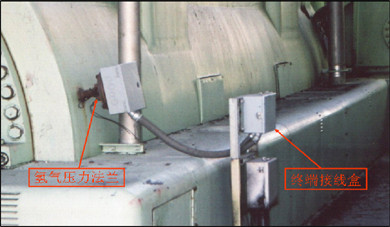

| 定子槽传感器通过细的同轴电缆与安装在发电机外部的终端接线盒相连接。在氢冷型汽轮发电机上，通常安装密封接口，或者安装一个标准的由IRIS公司提供的密封法兰。 |
| |
 |
| |
| 技术优势 |
| |
| ● |
定子槽传感器直接安装在绕组的上部，能够更加敏感地获得这些内部的噪声 |
| |
信号和局放信号。 |
| ● |
局放仪能够一个脉冲一个脉冲地检查，并根据这些脉冲的特性，将它们分离 |
| |
出哪些是噪声信号，哪些是局放信号。 |
| ● |
能够分离发电机的内部噪声信号。 |
| ● |
同时监测绕组端部和线槽内的问题。 |
| ● |
对局放信号最敏感。 |
| ● |
无高压连接。 |
|
| |

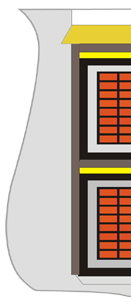

| 传感器安装 |
| |
   |
| |
 |
| |
 |
| |
 |
| |
 |
|
|
|
|
